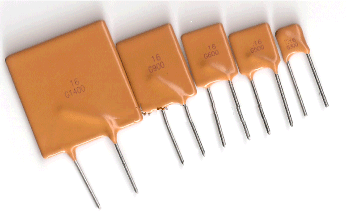

16V 自恢复保险丝系列              ●基本原理     高分子PTC全称“高分子正温度系数热敏电阻器”，由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中（如图一），正常情况下它呈低阻值状态，工作电流可顺利通过；当电路中出现异常大电流时，它的阻抗迅速增大（呈高阻值状态），有效限制大电流通过，保护电路不受损坏（如图二）。当故障电流排除后，高分子PTC的阻值迅速下降恢复到低阻值状态。 图一 图二 ●选用指南     采用高分子PTC既安全又方便，是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压；其次是匹配好工作电流的大小，规格书中所列工作电流（IH）是指在工作环境温度25℃时的电流值，如实际工作环境温度与之不同，还应考虑温度电流折减因素，具体参照图三。最后还要考虑安装方式（如插件、光片插入）。其它技术指标参照规格书。如有特殊情况，请直接与我公司联系，可否特殊加工。 ●应用范围: G16系列产品适用于工作电压较低、工作电流较大的电路中,可广泛应用于电源转换器、摩托车、汽车、电脑电源、微电机、计算机接口、CPU等领域。

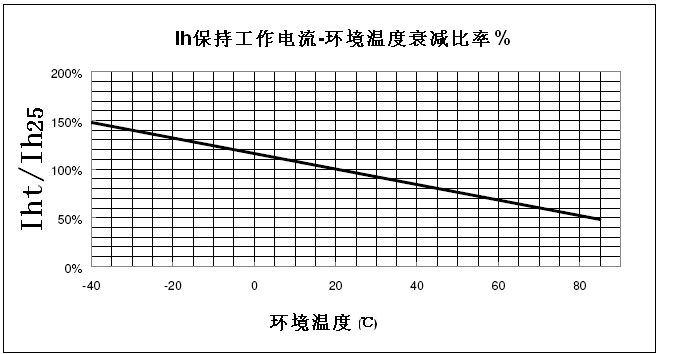

I-T衰减比率

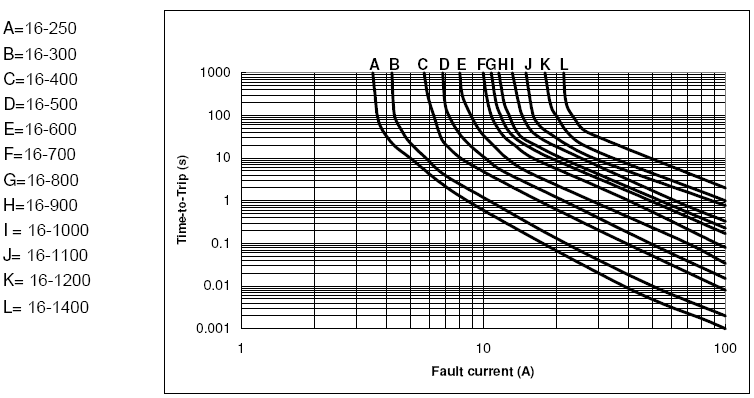

●25℃典型电流I-T时间动作曲线

●RF16,WH16,G16电气特性与产品尺寸

●RF16,WH16,G16 product characteristics and dimensions(25℃)

Model 型号	Ih	It	Trip Time		Vmax	Imax	Pdmax	Rmin	Rmax	Product Dimensions(mm)最大产品尺寸
	A	A	A	S	V	A	W	Ω	Ω	Style	A	B	C	D	Lead
G16-075	0.75	1.5	3.75	3.00	16	40	0.6	0.090	0.140	F1	7.40	11.0	5.8	3.0	0.8
G16-090	0.90	1.8	4.50	2.38	16	40	0.6	0.070	0.120	F1	7.40	12.2	5.8	3.0	0.8
G16-100	1.00	2.0	8.00	1.80	16	100	0.6	0.060	0.115	F1	7.40	14.0	5.8	3.0	0.8
G16-110	1.10	2.0	8.00	2.30	16	100	0.7	0.050	0.095	F1	7.40	14.2	5.8	3.0	0.8
G16-135	1.35	2.7	8.00	4.50	16	100	0.8	0.040	0.074	F1	8.9	13.5	5.8	3.0	0.8
G16-160	1.60	3.2	8.00	9.00	16	100	0.9	0.030	0.061	F1	8.9	15.2	5.8	3.0	0.8
G16-185	1.85	3.7	8.00	10.00	16	100	1.0	0.030	0.051	F1	10.2	15.7	5.8	3.0	0.8
G16-200	2.00	4.0	10.00	2.33	16	100	1.1	0.025	0.041	F1	10.2	15.7	5.8	3.0	0.8
G16-250	2.50	5.0	12.50	2.31	16	100	1.2	0.020	0.036	F1	11.4	18.3	5.8	3.0	0.8
G16-300	3.00	6.0	15.00	2.29	16	100	2.30	0.034	0.075	F1	8.60	11.5	5.8	3.0	0.8
G16-400	4.00	8.0	20.00	2.20	16	100	2.40	0.020	0.063	F1	9.30	12.2	5.8	3.0	0.8
G16-500	5.00	8.5	25.00	2.17	16	100	2.60	0.014	0.032	F1	9.60	14.3	5.8	3.0	0.8
G16-600	6.00	10.2	30.00	2.14	16	100	2.80	0.009	0.030	F1	11.3	16.3	5.8	3.0	0.8
G16-700	7.00	11.9	35.00	2.11	16	100	3.00	0.006	0.015	F1	14.2	19.7	5.8	3.0	0.8
G16-800	8.00	12.8	40.00	2.04	16	100	3.00	0.005	0.011	F1	14.2	19.7	5.8	3.0	0.8
G16-900	9.00	15.3	45.00	1.59	16	100	3.30	0.004	0.010	F1	14.2	19.7	5.8	3.0	0.8
G16-1000	10.0	17.5	50.00	1.55	16	100	3.60	0.003	0.007	F1	20.0	26.5	10.5	3.0	0.8
G16-1100	11.0	18.7	55.00	1.50	16	100	3.70	0.003	0.007	F1	20.0	26.5	10.5	3.5	0.8
G16-1200	12.0	20.4	60.00	1.46	16	100	4.20	0.002	0.006	F1	20.0	26.5	10.5	3.5	0.8
G16-1300	13.0	22.5	65.00	1.40	16	100	4.40	0.002	0.006	F1	23.8	28.0	10.5	3.5	0.8
G16-1400	14.0	23.8	70.00	1.34	16	100	4.60	0.002	0.006	F1	23.8	28.0	10.5	3.5	0.8
G16-1500	15.0	25.0	75.00	1.30	16	100	4.70	0.002	0.006	F1	23.8	28.0	10.5	3.5	0.8
G16-1600	16.0	28.0	80.00	1.20	16	100	4.80	0.002	0.006	F1	23.8	28.0	10.5	3.5	0.8
G16-1800	18.0	30.4	90.00	2.30	16	100	5.30	0.002	0.0055	F1	25.7	32.3	10.5	3.5	0.8
