		250V 自恢复保险丝系列

●基本原理高分子PTC全称“高分子正温度系数热敏电阻器”，由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中（如图一），正常情况下它呈低阻值状态，工作电流可顺利通过；当电路中出现异常大电流时，它的阻抗迅速增大（呈高阻值状态），有效限制大电流通过，保护电路不受损坏（如图二）。当故障电流排除后，高分子PTC的阻值迅速下降恢复到低阻值状态。

图一	图二
●选用指南采用高分子PTC既安全又方便，是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压；其次是匹配好工作电流的大小，规格书中所列工作电流（IH）是指在工作环境温度25℃时的电流值，如实际工作环境温度与之不同，还应考虑温度电流折减因素，具体参照图三。最后还要考虑安装方式（如插件、光片插入）。其它技术指标参照规格书。如有特殊情况，请直接与我公司联系，可否特殊加工。
●应用范围: 应用范围: R250系列产品专为程控交换机、配线架设计生产的过保护器件,同时还可用于变压器、安防设备、灯具、镇流器、仪表、电话线路等领域。

I-T衰减比率

TEMPERATURE	-40℃	-20℃	0℃	23℃	30℃	40℃	50℃	60℃	70℃	85℃
DERATING %	159%	138%	119%	100%	92%	83%	73%	64%	55%	42%

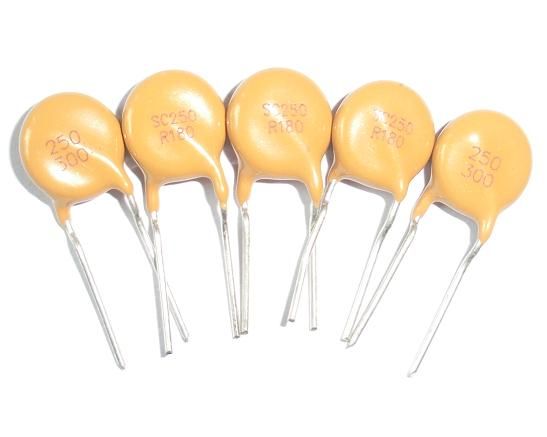

250V系列自恢复保险丝

●R250电气特性与产品尺寸

RF/WH250系列自恢复保险丝

●R250 product characteristics and dimensions(25℃)

Model 型号	Product Dimensions(mm)最大产品尺寸
Model 型号	Style	A	B	C	D	Lead
R250-030	F2	5.0	8.0	5.1	3.8	0.6
R250-040	F2	5.0	8.0	5.1	3.8	0.6
R250-050	F2	5.0	8.0	5.1	3.8	0.6
R250-060	F2	6.0	8.5	5.1	3.8	0.6
R250-080	F2	6.0	8.5	5.1	3.8	0.6
R250-090	F2	6.0	8.5	5.1	3.8	0.6
R250-100	F1	6.5	9.0	5.1	3.8	0.6
R250-110	F1	6.5	9.0	5.1	3.8	0.6
R250-120	F1	6.5	9.0	5.1	3.8	0.6
R250-120D	F3	5.5	5.5	/	3.8	/
R250-145	F1	6.5	9.0	5.1	3.8	0.6
R250-180	F2	10.0	12.5	5.1	3.8	0.6
R250-200	F2	10.0	12.5	5.1	3.8	0.6
R250-400	F2	10.2	13.0	5.1	3.8	0.8
R250-600	F2	11.6	14.0	5.1	3.8	0.8
R250-800	F2	14.0	18.5	5.1	3.8	0.8
R250-900	F1	14.0	18.5	5.1	3.8	0.8
R250-1000	F1	20.1	22.6	10.2	3.8	0.8
R250-1200	F2	16.0	20.8	5.1	3.8	0.8
R250-1400	F2	17.0	22.4	5.1	3.8	0.8
R250-2000	F1	22.5	29	10.2	3.8	0.8

●R250 product characteristics and dimensions(25℃)

Model
型号
保持电流跳脱电流最慢跳脱时间最大工作电压最大冲击电压最大电流 Rmin Rmax
PDtyp

A A A S Vmax Vdc VI-MAX V A Ω Ω
W

R250-030 0.03 0.06 / / 250 250 3 10 30 1.0

R250-040 0.04 0.08 / / 250 250 3 24.0 65.0 1.0

R250-050 0.05 0.10 0.23 3.0 250 250 3 36.0 60.0 1.0

R250-060 0.06 0.12 0.30 3.0 250 250 3 22.0 32.0 1.0

R250-080 0.08 0.16 0.35 3.0 250 250 3 14.0 22.0 1.0

R250-090 0.09 0.18 0.35 3.0 250 250 3 10.0 20.0 1.0

R250-100 0.10 0.20 1.00 0.75 250 250 3 8.40 11.5 1.0

R250-110 0.11 0.22 1.00 0.75 250 250 3 5.00 9.00 1.0

R250-120 0.12 0.24 1.00 0.75 250 250 3 7.00 12.0 1.0

R250-120D 0.12 0.24 1.00 0.75 250 250 3 6.00 12.0 1.0

R250-145 0.145 0.29 1.00 2.50 250 250 3 3.50 6.50 1.0

R250-180 0.18 0.36 1.00 15.0 250 250 10 0.80 2.20 1.0

R250-200 0.20 0.40 1.00 15.0 100 250 10 1.70 3.20 1.5

R250-400 0.40 0.80 2.00 10.0 100 250 10 0.75 0.95 2.5

R250-600 0.60 1.20 3.00 10.0 100 250 10 0.45 0.75 3.0

R250-800 0.80 1.60 4.00 8.00 100 250 10 0.40 0.65 3.5

R250-900 0.90 1.80 4.00 35.00 100 250 10 0.35 0.85 4.0

R250-1000 1.00 2.00 5.00 10.0 100 250 10 0.28 0.45 4.0

R250-1200 1.20 2.40 6.00 10.0 100 250 10 0.25 0.30 5.0

R250-1400 1.40 2.80 7.00 12.0 100 250 10 0.18 0.25 5.0

R250-2000 2.00 4.00 10.0 14.0 100 250 10 0.12 0.19 5.0

*警告系列元件保持电流0.2A以上（含0.2A)不适用于持续性电压，例如：120Vac≈240Vac,如需要250Vac的请选用240系列的自恢复保险丝。
