		600V 自恢复保险丝系列

●基本原理
高分子PTC全称“高分子正温度系数热敏电阻器”，由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中（如图一），正常情况下它呈低阻值状态，工作电流可顺利通过；当电路中出现异常大电流时，它的阻抗迅速增大（呈高阻值状态），有效限制大电流通过，保护电路不受损坏（如图二）。当故障电流排除后，高分子PTC的阻值迅速下降恢复到低阻值状态。


图一	图二

●选用指南
采用高分子PTC既安全又方便，是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压；其次是匹配好工作电流的大小，规格书中所列工作电流（IH）是指在工作环境温度25℃时的电流值，如实际工作环境温度与之不同，还应考虑温度电流折减因素，具体参照图三。最后还要考虑安装方式（如插件、光片插入）。其它技术指标参照规格书。如有特殊情况，请直接与我公司联系，可否特殊加工。

●应用范围:
R600系列产品专为程控交换机、配线架设计生产的过保护器件,同时还可用于变压器、安防设备、灯具、镇流器、仪表、电话线路等领域。

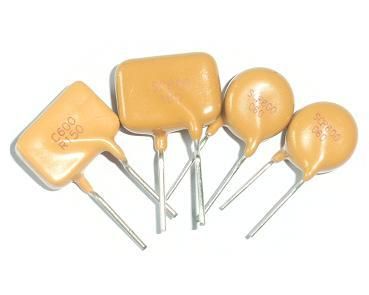

600系列自恢复保险丝外形

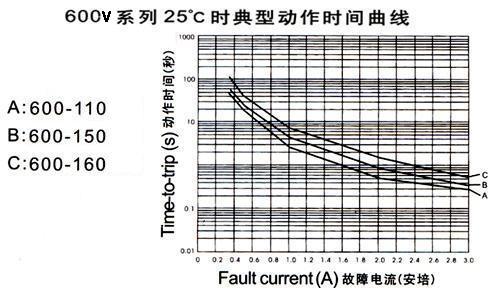

RF/WH600系列自恢复保险丝曲线图

●R600电气特性与产品尺寸

RF/WH600系列自恢复保险丝尺寸

●R600 product characteristics and dimensions(25℃)

Model
型号
Product Dimensions(mm)最大产品尺寸

Style A B C D Lead

R600-030 F1 6.0 6.0 5.1 6.0 0.6

R600-050 F1 6.0 6.0 5.1 6.0 0.6

R600-060 F1 6.0 6.0 5.1 6.0 0.6

R600-080 F1 6.0 6.0 5.1 6.0 0.6

R600-110 F1 6.0 6.0 5.1 6.0 0.6

R600-120 F1 6.0 6.0 5.1 6.0 0.6

R600-150 F1 14.0 12.0 5.1 6.0 0.6

R600-160 F1 14.0 12.0 5.1 6.0 0.6

R600-180 F1 14.0 12.0 5.1 6.0 0.6

R600-200 F1 12.0 14.0 5.1 6.0 0.6

R600-300 F1 18.0 21.0 10.0 6.0 0.6

R600-400 F1 18.0 21.0 10.0 6.0 0.6

R600-500 F1 14.0 21.0 10.0 6.0 0.6

●R600 product characteristics and dimensions(25℃)

Model
型号
保持电流跳脱电流最慢跳脱时间最大冲击电压最大电流 Rmin Rmax

A A A S V A Ω Ω

R600-030 0.03 0.06 1 2 600 3 200 300

R600-050 0.05 0.10 1 3 600 3 50 80

R600-060 0.06 0.12 1 4 600 3 30 45

R600-080 0.08 0.16 1 4 600 3 20 35

R600-110 0.11 0.22 1 5 600 3 7.0 14.0

R600-120 0.12 0.24 1 5 600 3 6.0 13.0

R600-150 0.15 0.30 1 5 600 3 6.0 12.0

R600-160 0.16 0.32 1 5 600 3 5.5 11.0

R600-180 0.18 0.36 1 5 600 3 5.0 8.0

R600-200 0.20 0.40 1 5 600 3 5.0 9.0

R600-300 0.30 0.60 1.5 5 600 3 3.0 5.5

R600-400 0.40 0.80 1.5 10 600 3 2.5 5.0

R600-500 0.50 1.00 3.0 10 600 3 1.1 1.8
