		60V/72V 自恢复保险丝系列

●基本原理高分子PTC全称“高分子正温度系数热敏电阻器”，由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中（如图一），正常情况下它呈低阻值状态，工作电流可顺利通过；当电路中出现异常大电流时，它的阻抗迅速增大（呈高阻值状态），有效限制大电流通过，保护电路不受损坏（如图二）。当故障电流排除后，高分子PTC的阻值迅速下降恢复到低阻值状态。

图一	图二
●选用指南采用高分子PTC既安全又方便，是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压；其次是匹配好工作电流的大小，规格书中所列工作电流（IH）是指在工作环境温度25℃时的电流值，如实际工作环境温度与之不同，还应考虑温度电流折减因素，具体参照图三。最后还要考虑安装方式（如插件、光片插入）。其它技术指标参照规格书。如有特殊情况，请直接与我公司联系，可否特殊加工。
●应用范围: X60系列产品广泛适用于额定工作电压较高的电路中,如微电机、扬声器、变压器、安防设备、工控、测试测量设备、卫星接收系统、玩具行业等领域。

I-T衰减比率

TEMPERATURE	-40℃	-20℃	0℃	25℃	30℃	40℃	50℃	60℃	70℃	85℃
DERATING %	158%	136%	119%	100%	90%	81%	72%	63%	54%	40%

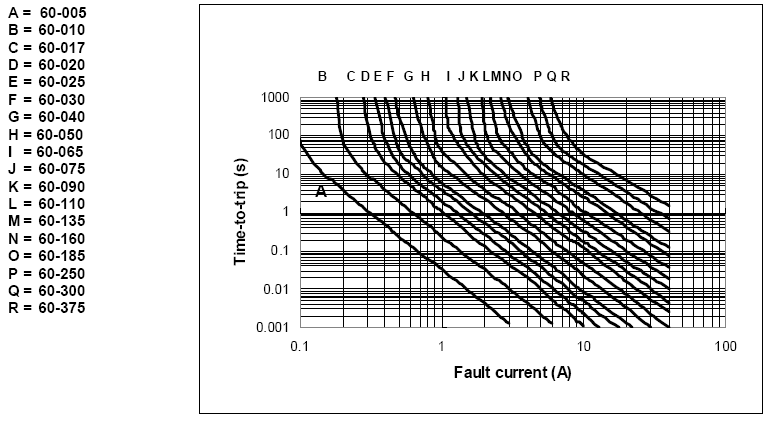

25℃典型电流I-T时间动作曲线

●X60电气特性与产品尺寸

RF/WH60系列自恢复保险丝

●X60 product characteristics and dimensions(25℃)

Model
型号
Ih It Trip Time Vmax Imax Pdmax Rmin Rmax Product Dimensions(mm)最大产品尺寸

A A A S V A W Ω Ω Style A B C D Lead

X60-003 0.03 0.06 0.15 4.58 60
40
0.25 17.0 45.0 F2 5.0 8.0 5.5 3.1 0.5

X60-005 0.05 0.10 0.25 5.00 60
40
0.30 17.0 25.0 F2 5.0 8.0 5.5 3.1 0.5

X60-010 0.10 0.20 0.50 4.00 60
40
0.38 4.00 7.50 F2 5.0 8.0 5.5 3.1 0.5

X60-017 0.17 0.34 0.85 3.00 60
40
0.48 3.30 7.00 F2 5.5 8.5 5.5 3.1 0.5

X60-020 0.20 0.40 1.00 2.20 60
40
0.41 1.83 3.10 F2 5.5 8.5 5.5 3.1 0.5

X60-025 0.25 0.50 1.25 2.50 60
40
0.45 1.25 2.05 F2 5.5 8.5 5.5 3.1 0.5

X60-030 0.30 0.60 1.50 3.00 60
40
0.49 0.88 1.40 F2 6.5 9.5 5.5 3.1 0.5

X60-040 0.40 0.80 2.00 3.80 60
40
0.56 0.55 1.05 F2 7.0 10.0 5.5 3.1 0.5

X60-050 0.50 1.00 2.50 4.00 60
40
0.77 0.50 0.82 F2 7.5 11.5 5.5 3.1 0.5

X60-065 0.65 1.30 3.25 5.30 60
40
0.88 0.31 0.52 F2 8.8 12.8 5.5 3.1 0.6

X60-075 0.75 1.50 3.75 6.30 60
40
0.92 0.25 0.45 F2 9.5 13.5 5.5 3.1 0.6

X60-090 0.90 1.80 4.50 7.20 60
40
0.99 0.20 0.35 F2 10.7 14.7 5.5 3.1 0.6

X60-110 1.10 2.20 5.50 8.20 60
40
1.50 0.15 0.30 F2 12.2 15.2 5.5 3.1 0.8

X60-135 1.35 2.70 6.75 9.60 60
40
1.70 0.12 0.25 F2 14.5 19.6 5.5 3.1 0.8

X60-160 1.60 3.20 8.00 11.4 60
40
1.90 0.09 0.20 F2 16.3 21.3 5.5 3.1 0.8

X60-185 1.85 3.70 9.25 12.6 60
40
2.10 0.08 0.15 F2 17.8 22.6 5.5 3.1 0.8

X60-250 2.50 5.00 12.5 15.6 60
40
2.50 0.05 0.10 F2 21.3 26.1 10.2 3.1 0.8

X60-300 3.00 6.00 15.00 19.8 60
40
2.80 0.04 0.08 F2 24.9 30.0 10.2 3.1 0.8

X60-375 3.75 7.50 18.75 24.0 60
40
3.20 0.03 0.07 F2 27.0 32.0 10.2 3.1 0.8

X60-400 4.00 8.00 22.0 15.0 60
40
3.20 0.03 0.07 F2 27.0 32.0 10.2 3.1 0.8

X60-500 5.00 10.0 22.0 20.0 60
40
3.20 0.025 0.05 F2 28.5 33.5 10.2 3.1 0.8
