从PTC热敏电阻的I-t特性曲线得知， 外加电压后PTC热敏电阻需经历一段时间才能达到高阻态,
这种延迟特性被用于延时启动用途。
电机启动PTC热敏电阻

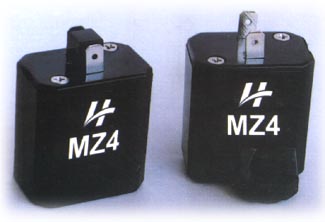

外形结构

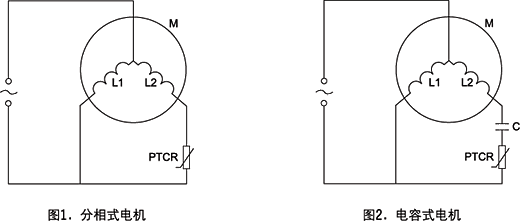

应用原理
电机在启动时，要克服本身的惯性，同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。当转动正常后，为了节约能源，需要的转矩又要大幅度下降。给电机加一组辅助线圈，只在启动时工作，正常后它就断开。将PTC热敏电阻串联在启动辅助线圈，
启动后PTC热敏电阻进入高阻态切断辅助线圈，正好可以达到这种效果.
电子镇流器、节能灯预热软启动PTC热敏电阻

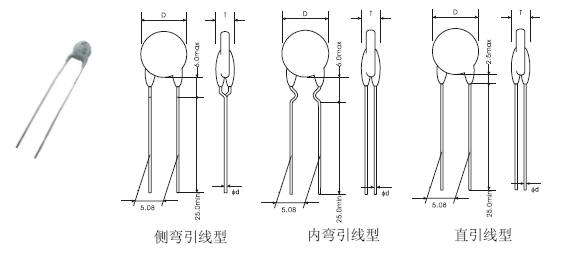

外形结构
应用原理
将PTC热敏电阻用在节能灯电子镇流器上，不必改动线路将产品直接跨接在灯管的谐振电容两端，可以改变电子镇流器、电子节能灯的硬启动为预热启动，灯丝的预热时间达0.4-2.0秒，可延长灯管寿命四倍以上。
应用PTC热敏电阻实现预热启动如下图：刚接通开关时，Rt处于常温态，其阻值远远低于C2阻值，电流通过C1，Rt形成回路预热灯丝。约0.4-2秒后，Rt焦耳热温度超过居里温度Tc跃入高阻态，其阻值远远高于C2阻抗，电流通过C1、C2形成回路导致L谐振，产生高压点亮灯管。
对某一特定的电子镇流器、电子节能灯而言，所选用的PTC阻值越大、体积越小、居里温度越低，其功耗就越小、预热时间亦越短；反之功耗就越大，预热时间亦越长。

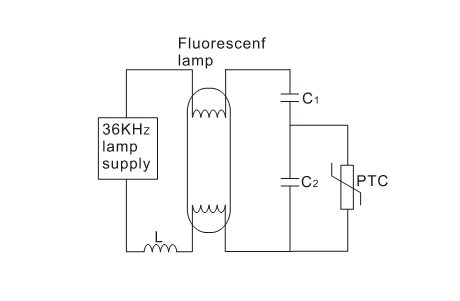

电子节能灯预热软启动电路图
使用注意
1.公司产品种类繁多，居里温度为75℃、85℃、105℃的产品目前使用最为普遍.
2.除上表所列规格型号之外，可按用户要求设计不同尺寸、开关温度、阻值和耐电压的PTC热敏电阻.
3.PTC热敏电阻已取得关于ROHS限制的六种有毒、有害物质含量的SGS测试报告.
电子镇流器、节能灯软启动用PTC热敏电阻器选用指南
基于增大延时时间可通过提高居里温度和体积、减小阻值等途径来实现，确定以下基本原则：
1.节能灯工作时灯内温度较高，
PTC热敏电阻器的居里温度不能太低，否则延时时间太短，起不到预热效果，居里温度在100
℃以上为宜；
2.启动线路为单电容时，PTC热敏电阻器耐电压要求较高，通常在800V以上；
3.电阻率高的PTC热敏电阻器在可靠性方面可得到巨大的提升，在满足启动特性的前提下应优先选用；
4.必须考虑在低温启动时的情况，在低温时，PTC热敏电阻器的热平衡电阻相应较低，可能造成灯管不启动；
5.PTC热敏电阻器的开关寿命最好大于100，000次；
6.预热时间不能小于0.4秒；
7.启动完毕后，PTC热敏电阻器的功耗应符合有关规定。
|
