自动消磁PTC热敏电阻

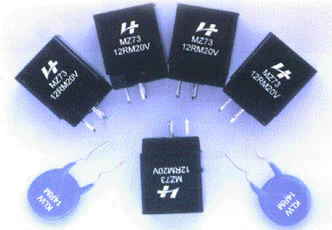

外形结构





应用设计

为了消除外界杂散磁场引起的图象扭曲,彩电和彩显中都设计了自动消磁电路, 由PTC热敏电阻和消磁线圈来达到消磁效果。其原理是每次开机时施加能量,在正常运行后逐渐移除能量,使电子束只受到偏转线
圈的作用,而不受外部任何杂散磁场的影响。
当开机时,PTC热敏电阻处在低阻态,消磁线圈中形成大电流,磁力线大于350At,可有效消除杂散磁场的影响。随后PTC热敏电阻在大电流的影响下进入高阻态,回路电流自动衰减,残余电流很小, 近似于开路,磁力线减至0.03At以下,达到正常运行下可接受的限度。
自动消磁PTC热敏电阻因此应具备较大的冲击电流和极低的残余电流, 有较好的耐冲击能力和很高的耐电压强度。目前自动消磁PTC热敏电阻的发展趋势为小尺寸、低阻值、低残余电流和高耐冲击性、高可靠性.



使用注意

1.MZ7型正温度系数热敏电阻器是根据特定的用途设计制造的。因此,只能使用于规定的场合。
2.MZ7型正温度系数热敏电阻器应在规定的标准条件下使用,否则,由于使用不当,将导致产品性能下降,甚至损坏失效。
(1)使用时,工作电压、电流的选择不得超过参数表的规定;
(2)请勿在腐蚀性、挥发性、易燃性、还原性气氛环境和靠近水、盐、油的场合以及真空、低气压、高气压条件下使用。MZ7型正温度系数热敏电阻器应在-10°C-+40°C温度内,相对湿度低于80%的条件下贮存,并避免温度骤变,阳光直射,腐蚀气氛、粉尘环境以及机械力的破坏。
