PTC热敏电阻的基本特性

PTC热敏电阻具有三个主要特性。

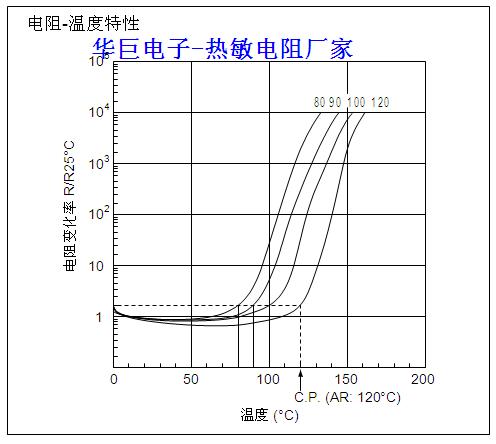

1. 电阻-温度特性 尽管常态温度与“居里点”温度之间存在微小差别,PTC热敏电阻仍然显示了几乎恒定的电阻-温度特性。其电阻-温度特性 则是,当温度超过居里点时,电阻会陡然上升。 居里点(C.P.)被定义为其电阻值等于 25°C 的两倍电阻 值时的温度。

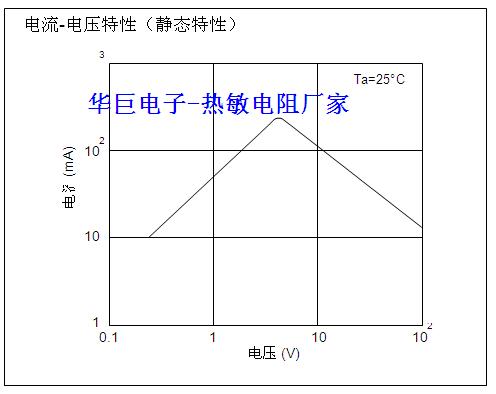

2. 电流-电压特性(静态特性)

这显示了当施加于 PTC热敏电阻 上的电压使内部发热和外 部热耗散之间达到平衡时,施加电压与稳定电流之间的关

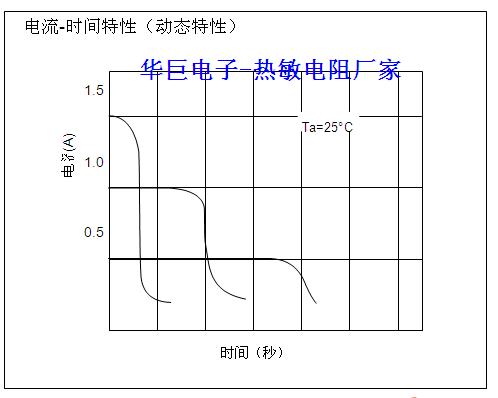

3. 电流-时间特性(动态特性) 这显示了内部发热与外部热耗散达到均衡状态之前电流与 时间之间的关系。其特点在于拥有大的初始电流和突发性 持续衰减部分

1. 保护门限电流

最大电流值在电压-电流特性(静态)中称为“保护门限 电流”。

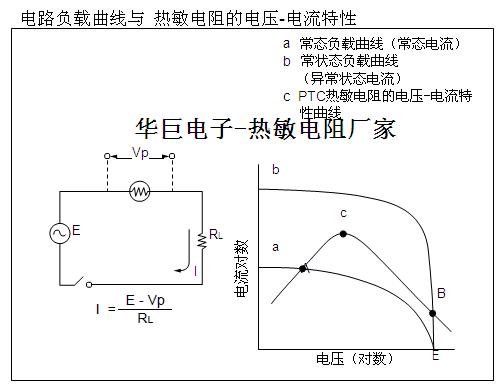

当 PTC热敏电阻 中流过的电流小于保护门限电流时,在负 载曲线 (a) 与 PTC热敏电阻 (c) 的电压-电流特性曲线的交

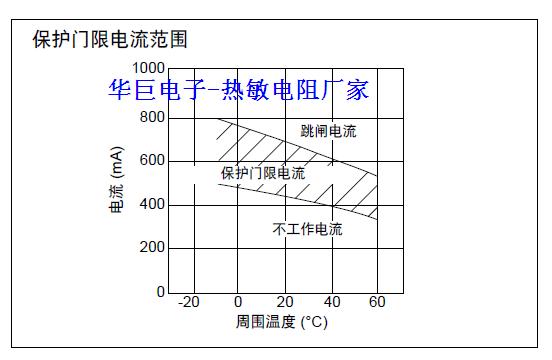

2. 保护门限电流范围 保护门限电流范围取决于周围温度,电阻值,温度特性和 形状。(如右图所示)。跳闸电流最大值与不动作电流最 小值位于周围温度范围 -10°C 到 +60°C 之内。 也就是说,当电流小于不工作电流时,PTC热敏电阻   只作为固定电阻工作。当通过的电流大于跳闸电流时, PTC热敏电阻  就会防止电路出现过载。

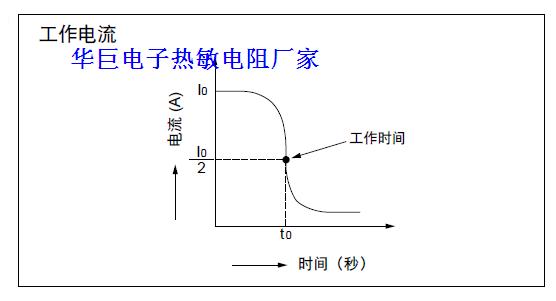

3. 工作时间 从加载电压到电流本身陡然衰减之间的时间称为“工作时 间”。传统意义上,工作时间 (t0) 是指突入电流减小到初始。


1:抑制电源的突入电流 PTC热敏电阻


引线类型:

1. 用途

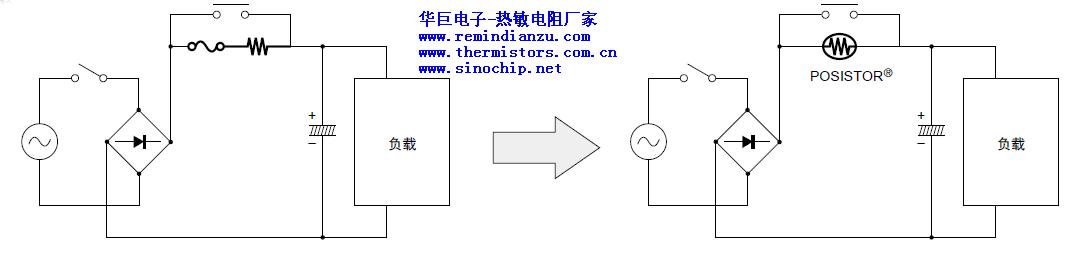

PTC热敏电阻   是同时起限流电阻器和过流保险丝双重作用

的一种综合解决方案。在正常工作情况下用作稳定电阻器, 过载电流情况下起过载电流保护作用。

(1) 高压电源(平板显示器等)

(2) 荧光灯电源

(3) 其他开关电源

替代电阻器和保险丝的理想解决方案


2. 优点

(1) 防止过载电流

(2) 从保护跳闸模式自动复位

(3) 节省空间

(4) 有多种特性可以满足不同阻抗要求

3. 推荐品名 根据突入电流值选择相应的电阻值来确定品名。并且要确保电源电压在最大电压以下。

二、通信设备的过载电流保护PTC热敏电阻

引线类型:

1. 用途

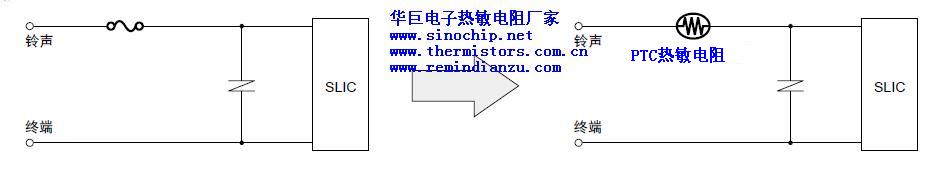

PTC热敏电阻 是保护电话线路接口 (SLIC: 电话用户回路接口电路),防止其与交流线接触的一种有效装置。

(1) 有线电话或传真机

(2) STB 电话接口、VoIP 设备

(3) 带有电话线接口的任何其他通信设备的设备

替代电流保险丝的理想解决方案



2. 优点

(1) 从高达 265V 交流线接触的保护跳闸模式自动复位

(2) 与 UL60950 的 600V 过压试验相兼容

(3) 对雷击浪涌具有高阻抗性(*仍需要过电压吸收器来保 护 SLIC)

3. 推荐品名

根据不动作电流和 SLIC 工作电流所要求的电阻值,选用 适当的产品


三、发光二极管的限流器

片状 PTC热敏电阻:

1.用途

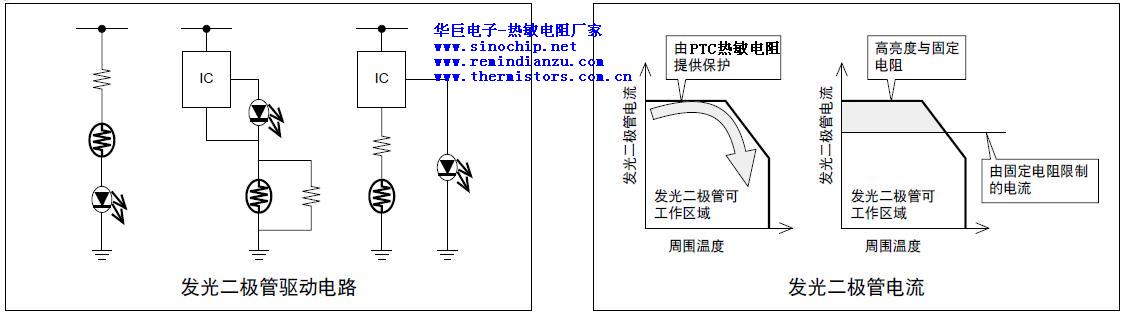

跟据发光二极管允许电流和温度特性,PTC热敏电阻  是一种 有效的限流解决方案。

(1) 发光二极管照明设备

(2) 平板发光二极管背光灯



2.优点

(1) 高发光二极管亮度与固定电阻器的比较。在正常工作 温度下,配备有 PTC热敏电阻 的发光二极管能够以更 小的串联电阻工作。可以减少发光二极管的数量。

(2) 在过热或过载电流状态下,由于 PTC热敏电阻  的限流 功能,可延长发光二极管的使用寿命。

(3) 小型 0805 封装可使 PTC热敏电阻 的安装位置更加靠 近发光二极管。它可以精确的探测二极管周围的温度, 从而提高整个封装的适应性。


3. 推荐品名 根据最大电压和电阻值选用适当的产品。依据发光二极管的工作电流和温度,检查保护阀电流范围。




四、高亮度发光二极管的过热和过载电流保护

1.用途

PTC热敏电阻  是防止发光二极管过热和过载电流的一种有效解决方案。

(1) 发光二极管照明器具 (家用电器、汽车等)


2.优点

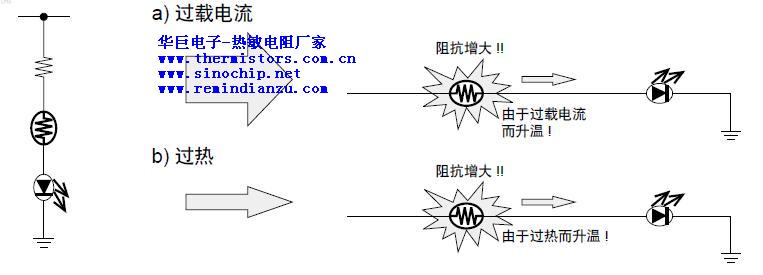

(1) 与发光二极管串联连接的 PTC热敏电阻 可同时提供过 热和过载电流双重保护

(2) 不需要额外增加驱动器集成电路或软件

(3) 从保护跳闸模式自动复位

(4) 可提供 0603 和 0805SMD 型(比 1/2W 或 1W 片状电 阻器更小)

 3. 推荐品名 根据最大电压和电阻值选用适当的产品。依据发光二极管的工作电流和温度,检查保护阀电流范围

PTC热敏电阻是其中一种引线型正温度系数(PTC)热敏电 阻,其可解决电源电路上的过载电流和突入电流问题。使用PTC热敏电阻可保护集成电路防止突入电流,并作为晶 闸管的继电器或半导体开关。


特点

1. 防止过载电流

2. 从保护跳闸模式自动复位

3. 节省空间

4. 有多种特性可以满足不同阻抗要求


用途

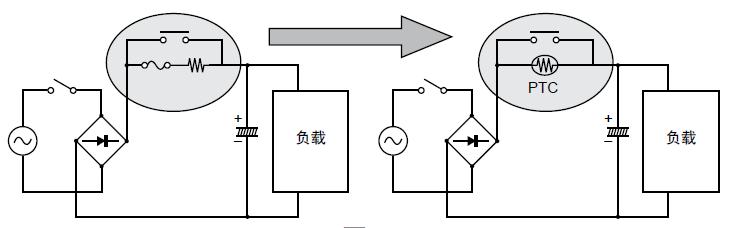

PTC热敏电阻是同时起限流电阻器和过流保险丝双重作用的 一种综合解决方案。在正常工作情况下用作稳定电阻器,过 载电流情况下起过载电流保护作用。 其可用普通电阻或带有温度保险丝解决方案的电阻更换,如下图 所示

正常条件下PTC热敏电阻用作普通电阻,并作为保护器防止 电路出现过载电流情况。

1. 大功率开关电源(LCD TV)

2. 空调外部装置上使用的逆变器的电源

3. 逆变器型荧光灯的电源

4. 其他 SW 型电源

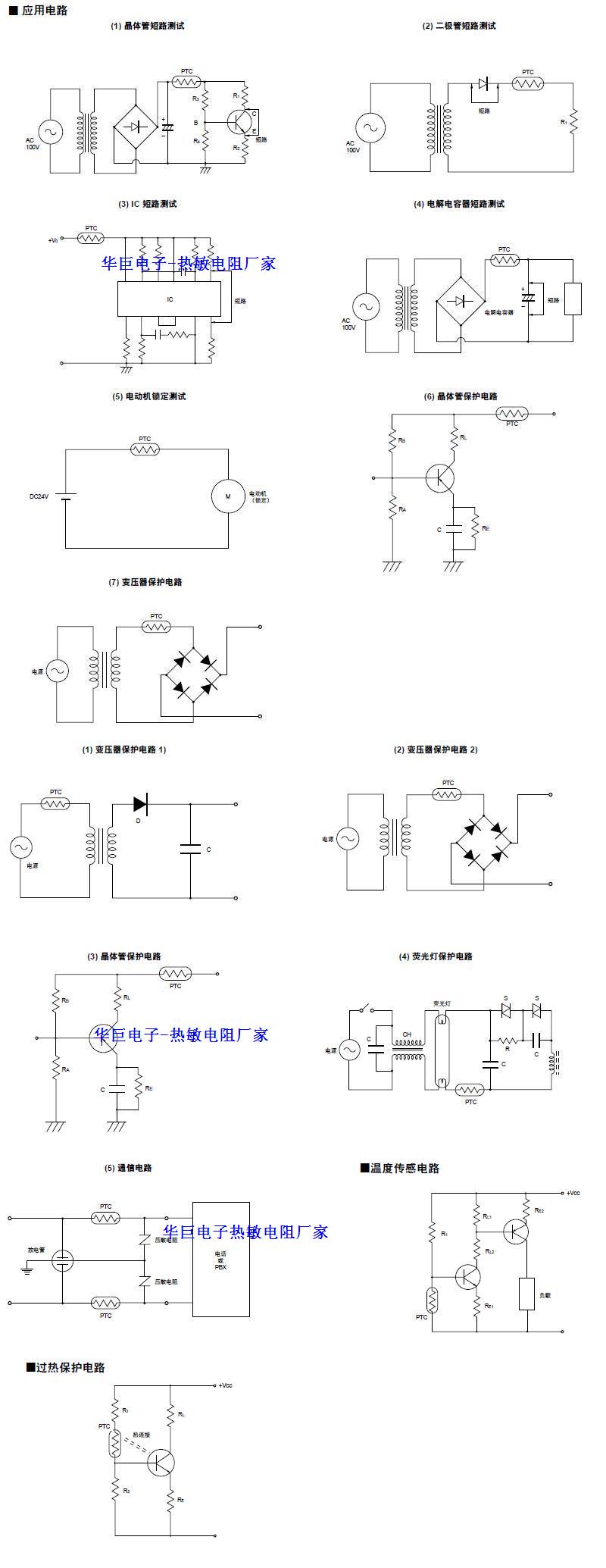

应用电路图总结:
