MF51单端玻封型热敏电阻

MF51-单端
玻封型热敏电阻

选型指南      返回上一页面

1.产品简介:

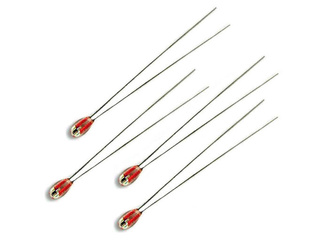

   MF51-采用新工艺,新材料生产的小芯片玻璃封装型NTC热敏电阻器,具有体积小,测试精度高,反应速度快,稳定可靠,抗老化,互换性,一致性好等特点。广泛应用于空调、暖气设备、电子体温计、液位传感器、汽车电子、电子台历等领域。

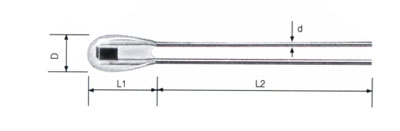

2.外形结构和尺寸外型结构尺寸

型号

D

L1max

L2

d±0.05

MF51-2.80 2.80±0.20 4.40 30±5 50±5 0.28

MF51-1.80

1.80±0.20

3.80

30±5

50±5

0.23

MF51-1.50

1.5±0.20

2.00

30±5 50±5

0.21

MF51-1.25

1.25±0.20

1.80

30±5

50±5

0.21

MF51-1.20

1.20±0.20

1.80

30±5

50±5

0.21

MF51-0.70

0.70±0.20

1.20

30±5

50±5

0.15

另有:Dmax=0.90mm,Dmax=1.75mm,Dmax=1.95mm产品

3.物理特性:

耗散系数(mW/℃)

热时间常数(S)

静态空气下

静态空气中

2.1

≤5

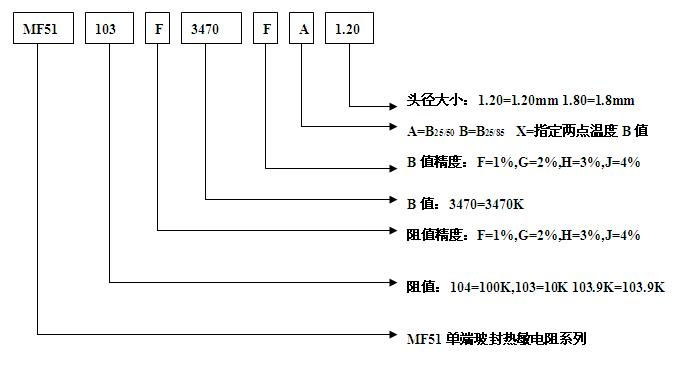

4.产品标志说明:



型号

标称电阻值

B值

工作温度

R25 (KΩ)

精度

(25/50℃)(K)

精度

(℃)

MF51-502□3270

5

±1%
±2%
±3%
±5%

3270

±1%

-55~300

MF51-502□3470

5

3470

MF51-103□3380

10

3380

MF51-103□3435

10

3435

MF51-103□3470

10

3470

MF51-103□3950

10

3950

MF51-203□3950

20

3950

MF51-503□3900

50

3900

MF51-503□3950

50

3950

MF51-104□3950

100

3950

MF51-104□3990

100

3990

MF51-104□4000

100

4000

MF51-104□4100

100

4100

MF51-104□4200

100

4200

常用单端玻封型号

型号

标称电阻值

B值

D

工作温度

R25 (KΩ)

精度

(25/50℃)

(25/85℃)

精度

mm

(℃)

(K)
MF51-104□3950FA-0.9 100

F:±1%
G:±2%
H:±3%
J:±5%

3950

F:±1%
G: ±2%
H: ±3%
J: ±5%

0.9

-55~300

MF51-103□3380FA-1.25 10 3380   1.25
MF51-103□3435FB-1.25 10   3435 1.25
MF51-103□3950FA-1.25 10 3950   1.25
MF51-103□3470FA-1.25 10 3470   1.25
MF51-503□3950FA-1.25 50 3950   1.25
MF51-104□3950FA-1.25 100 3950   1.25
MF51-104□4200FA-1.25 100 4200   1.25
MF51-105H4608GA-1.25 1000 4608   1.25
MF51-503.485K□3400FA-1.50 503.485 3400   1.50
MF51-502□3950FA-1.5 5 3940   1.50
MF51-103□3380FA-1.50 10 3380   1.50
MF51-103□3435FB-1.50 10   3435 1.50
MF51-103□3950FA-1.50 10 3950   1.50
MF51-503□3950FA-1.50 50 3950   1.50
MF51-503□4050FA-1.50 50 4050   1.50
MF51-96.5K□3950FA-1.50 96.5 3950   1.50
MF51-96.5K□4200FA-1.50 96.5 4200   1.50
MF51-104□3950FA-1.50 100 3950   1.50
MF51-104□4200FA-1.50 100 4200   1.50
MF51-104□4320FA-1.50 100 4320   1.50
MF51-103.9K□3951FA-1.50 103.9 3951   1.50
MF51-103.9K□4200FA-1.50 103.9 4200   1.50
MF51-204□3899FA-1.50 200 3899   1.50
MF51-234□4537FX-1.50 230 B100/200 4537 1.50

华巨芝浦对应型号
华巨型号 芝浦型号 标称电阻值

B值

D 工作温度
(KΩ) (K) mm
R25  R B25/85 Bx
MF51-2.186K□3420□B-2.3 PB-36 R25 =2.186 R0 =6 B25/85=3420 B0/100=3390

2.3

300
MF51-5.369K□3480□B-2.3 PB-41E R25 =5.369 R0 =15 B25/85=3480 B0/100=3450

2.3

300
MF51-10.74K□3480□B-2.3 PB-43 R25 =10.74 R0 =30 B25/85=3480 B0/100=3450

2.3

300
MF51-49.12K□3992□B-2.3 PT-51F R25 =49.12 R100 =3.3 B25/85=3992 B0/100=3970

2.3

300
MF51-98.63K□4066□B-2.3 PT-25E2 R25 =98.63 R200 =0.55 B25/85=4066 B100/200=4300

2.3

300
MF51-231.4K□4240□B-2.3 PT-312 R25 =231.4 R200 =1 B25/85=4240 B100/200=44537

2.3

300
MF51-1.388M□4240□B-2.3 PM-342 R25 =1388 R200 =4 B25/85=4557 B200/300=5133

2.3

300
MF51-2.186K□3420□B-1.3 PB3-36 R25 =2.186 R0 =6 B25/85=3420 B0/100=3390

2.3

300
MF51-5.369K□3480□B-1.3 PB3-41E R25 =5.369 R0 =15 B25/85=3480 B0/100=3450

2.3

300
MF51-10.74K□3480□B-1.3 PB3-43 R25 =10.74 R0 =30 B25/85=3480 B0/100=3450

2.3

300
MF51-49.12K□3992□B-1.3 PT3-51F R25 =49.12 R100 =3.3 B25/85=3992 B0/100=3970

2.3

300
MF51-98.63K□4066□B-1.3 PT3-25E2 R25 =98.63 R200 =0.55 B25/85=4066 B100/200=4300

2.3

300
MF51-231.4K□4240□B-1.3 PT3-312 R25 =231.4 R200 =1 B25/85=4240 B100/200=44537

2.3

300
MF51-1.388M□4240□B-1.3 PM3-342 R25 =1388 R200 =4 B25/85=4557 B200/300=5133

2.3

300
MF51-5.369K□3480□B-0.8 PB5-41E R25 =5.369 R0 =15 B25/85=3480 B0/100=3450

2.3

300
MF51-10.74K□3480□B-0.8 PB5-43 R25 =10.74 R0 =30 B25/85=3480 B0/100=3450

2.3

300
MF51-49.12K□3992□B-0.8 PT5-51F R25 =49.12 R100 =3.3 B25/85=3992 B0/100=3970

2.3

300
MF51-98.63K□4066□B-0.8 PT5-25E2 R25 =98.63 R200 =0.55 B25/85=4066 B100/200=4300

2.3

300
MF51-231.4K□4240□B-0.8 PT5-312 R25 =231.4 R200 =1 B25/85=4240 B100/200=44537

2.3

300
MF51-1.388M□4240□B-0.8 PM5-342 R25 =1388 R200 =4 B25/85=4557 B200/300=5133

2.3

300

注:方框填标称电阻值允许偏差代号
