		MF52型热敏电阻

1.产品简介：
　　 MF52珠状测温型热敏电阻是采用新材料、新工艺生产的小体积的环氧树脂包封型NTC热敏电阻,具有高精度和快速反应等优点。
2.应用范围：
·空调设备　·暖气设备　·电子体温计　·液位传感　·汽车电子　·电子台历　·手机电池

3.特点：
·测试精度高　·体积小、反应速度快　·能长时间稳定工作　·互换性、一致性好

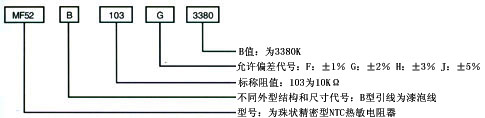

.产品标志说明：

产品标志说明

4.主要技术参数

产品型号	标称电阻值	B值	额定功率	耗散系数	热时间常数	工作温度
产品型号	R25（Ω）	（25/50℃）	（mw）	（mW/℃）	（S）	（℃）
MF52□□□3100 MF52□□□3270 MF52□□□3380 MF52□□□3470 MF52□□□3600 MF52□□□3950 MF52□□□4000 MF52□□□4050 MF52□□□4150 MF52□□□4300 MF52□□□4500	1～3K 2～10K 3～10K 5～10K 5～10K 5～100K 20～100K 20～200K 100～250K 200～1000K 500～1000K	3100 3270 3380 3470 3600 3950 4000 4050 4150 4300 4500	≤50	≥2.0 静止空气中	≤15 静止空气中	-55～+125℃

5.外型结构和尺寸：

A型：（引线为镀锡钢线）

外型尺寸和结构A型

代号	D	L1	L2	d	F
代号	max	max	type	±0.05	±0.05
A0	2.2	4.0	25	0.4	2.0
A1	2.8	4.0	25	0.4	2.0
A2	3.0	4.0	25	0.45	2.5

B型：（引线为漆包线）

外型尺寸和结构B型

代号	D	L1	L2	d	F
代号	max	max	type	±0.05	±0.05
B	3.0	4.0	80	0.3	2.5

C型：（引线为高温氟塑线）

外型尺寸和结构C型

代号	D	L1	L2	L3	d	F
代号	max	max	type	±1	±0.05	±0.05
C	4.0	7.5	80	5	0.5	2.5

D型：（引线为PVC导线）

外型尺寸和结构D型

代号	D	L1	L2	L3	d	F
代号	max	max	type	±1	±0.05	±0.05
D	4.0	7.5	80	5	0.32	2.5

E 型：（引线为镀锡铜线）

外型尺寸和结构F型

代号	D	L1	L2	d	F
代号	max	max	±1.5	max	±0.5
E	2.5	4.0	25	0.45	2.5

F型：（引线和包封头均为特殊规格）

外型尺寸和结构E型

代号	D	L1	L2	L3	d	F
代号	max	max	min	±1	±0.05	±0.05
F1	用户确定	用户确定	用户确定	5	用户确定	2.5
F2	用户确定	用户确定	用户确定	5	用户确定	2.5

MF52A

MF52B

MG52C

MF52D

MF52E

MG52F

产品型号	标称电阻值	B值	额定功率	耗散系数	热时间常数	工作温度
	R25（KΩ）	A（25/50℃）K	（mw）	（mW/℃）	（S）	（℃）
	R25（KΩ）	B（25/85℃）K	（mw）	（mW/℃）	（S）	（℃）
MF52□-102□3270A	1	3270A	≤50	≥2.0 静止空气中	≤15 静止空气中	-55～+125℃
MF52□-102□3950A	1	3950A
MF52□-202□3470A	2	3470A
MF52□-202□4000A	2	4000A
MF52□-202□3930A	2	3930A
MF52□-202□3483A	2	3483A
MF52□-2.252K□3935A	2.252	3935A
MF52□-2.55K□3740A	2.55	3740A
MF52□-302□3950A	3	3950A
MF52□-332□3950A	3.3	3950A
MF52□-472□3470A	4.7	3470A
MF52□-472□3950A	4.7	3950A
MF52□-502□3270A	5	3270A
MF52□-502□3380A	5	3380A
MF52□-502□3470A	5	3470A
MF52□-502□3600A	5	3600A
MF52□-502□3950A	5	3950A
MF52□-682□3977A	6.8	3977A
MF52□-682□4200A	6.8	4200A
MF52□-802□3780A	8	3780A
MF52□-103□3270A	10	3270A
MF52□-103□3435B	10	3435B
MF52□-103□3470A	10	3470A
MF52□-103□3600A	10	3600A
MF52□-103□3950A	10	3950A
MF52□-103□3977B	10	3977B
MF52□-103□4100A	10	4100A
MF52□-153□3680A	15	3680A
MF52□-153□3950A	15	3950A
MF52□-153□4100A	15	4100A
MF52□-153□4150A	15	4150A
MF52□-203□3950A	20	3950A
MF52□-203□4150B	20	4150B
MF52□-203□4200A	20	4200A
MF52□-233□3950A	23	3950A
MF52□-233□4200A	23	4200A
MF52□-303□3899A	30	3899A
MF52□-303□3950A	30	3950A
MF52□-303□4200A	30	4200A
MF52□-40.27K□3900A	40.27	3900A
MF52□-40.27K□3979B	40.27	3979B
MF52□-403□3950A	40	3950A
MF52□-473□3950A	47	3950A
MF52□-473□3990A	47	3990A
MF52□-473□4150A	47	4150A
MF52□-49.12K□3979B	49.12	3979B
MF52□-503□3950A	50	3950A
MF52□-503□3990A	50	3990A
MF52□-503□4050A	50	4050A
MF52□-503□4150A	50	4150A
MF52□-104□3950A	100	3950A
MF52□-104□3990A	100	3990A
MF52□-104□4000A	100	400A
MF52□-104□4050A	100	4050A
MF52□-104□4150A	100	4150A
MF52□-104□4200A	100	4200A
MF52□-104□4250A	100	4250A
MF52□-104□4450A	100	4450A
MF52□-154□4370B	150	4370B
MF52□-154□4500A	150	4500A
MF52□-204□4250A	200	4250A
MF52□-474□4450A	470	4450A
MF52□-105□4700A	1000	4700A
MF52□-105□4730A	1000	4730A
