		MFS10型温度传感器

1.简介：
　　将高精度、高可靠的NTC热敏电阻与PVC导线连接,用绝缘、导热、防水材料封装成所需要的形状,便于安装与远距离测控温。

2.特点：
·产品性能稳定，适合远距离安装测温,采用全新工艺、产品性能稳定,可长期工作。（年电阻值漂移率≤1‰）
·电阻值和B值精度高、一致性好、可互换。（电阻值和B值精度分别可达±1％）
·灵敏度高、反应迅速。（电阻温度系数可达-（2～5）％/℃）
·采用双层密封工艺,具有良好的绝缘密封性和抗机械碰撞、抗折弯能力、可靠性高。
·可根据使用的安装条件封装,便于用户安装。
·可制成高耗散产品,测试电流可大大高于传统结构的传感器,简化线路。
·抗潮湿性可以达到高温水煮2000小时，阻值、B值漂移率小于2%。
·具有良好的绝缘密封性、抗机械性能力
3.产品标志说明：

①NTC温度传感器
②传感头封装形式及尺寸
　 1-环氧包封类/注塑系列　 2-铝壳、铜壳、不锈钢壳等套管系列封装　 3-播片引出系列
　 4-压接端子系列　 5-表面贴装系列　 6-子弹头系列　 7-法兰系列　 8-帽壳系列
　 9-带螺纹系列　 10-管卡系列
③标称电阻值R₂₅ 　例:103＝10×10³ ＝10000Ω=10KΩ
④标称电阻值精度代号
　 F：±1％ G：±2％ H：±3％ J：±5％
⑤B值3380即B值为3380K
⑥标称B值精度代号
　 F：±1％ G：±2％ H：±3％
⑦B值范围
　A：B25/50℃ B：B25/85℃

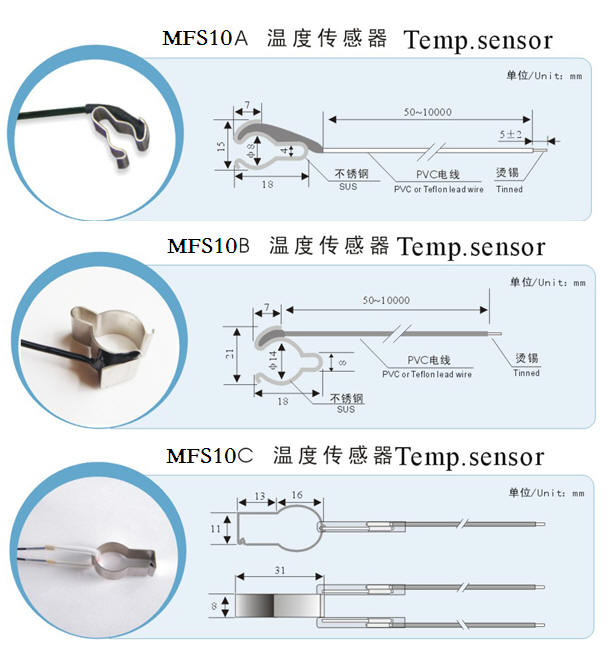

4.各类封装形式的外形结构和尺寸（mm）
　

点击链接：更多温度NTC温度传感器外形

6.主要技术参数

产品型号	标称电阻值	B值	耗散系数	热时间常数	工作温度
	R25（KΩ）	A（25/50℃）K	（mW/℃）	（S）	（℃）
	R25（KΩ）	B（25/85℃）K	（mW/℃）	（S）	（℃）
MFS10□-102□3270A	1	3270A	对于1型封装≥2.0 对于2型封装≥4.0	对于1型封装≤15 对于2型封装≤70	-55～+125℃ 如有特殊要求可以定做
MFS10□-102□3950A	1	3950A
MFS10□-202□3470A	2	3470A
MFS10□-202□4000A	2	4000A
MFS10□-202□3930A	2	3930A
MFS10□-202□3483A	2	3483A
MFS10□-2.252K□3935A	2.252	3935A
MFS10□-2.55K□3740A	2.55	3740A
MFS10□-302□3950A	3	3950A
MFS10□-472□3470A	4.7	3470A
MFS10□-472□3950A	4.7	3950A
MFS10□-502□3950A	5	3270A
MFS10□-502□3380A	5	3380A
MFS10□-502□3470A	5	3470A
MFS10□-502□3600A	5	3600A
MFS10□-502□3950A	5	3950A
MFS10□-682□3977A	6.8	3977A
MFS10□-682□4200A	6.8	4200A
MFS10□-802□3780A	8	3780A
MFS10□-103□3270A	10	3270A
MFS10□-103□3435B	10	3435B
MFS10□-103□3470A	10	3470A
MFS10□-103□3600A	10	3600A
MFS10□-103□3950A	10	3950A
MFS10□-103□3977B	10	3977B
MFS10□-103□4100A	10	4100A
MFS10□-153□3680A	15	3680A
MFS10□-153□3950A	15	3950A
MFS10□-153□4100A	15	4100A
MFS10□-153□4150A	15	4150A
MFS10□-203□3950A	20	3950A
MFS10□-203□4150B	20	4150B
MFS10□-203□4200A	20	4200A
MFS10□-233□3950A	23	3950A
MFS10□-233□4200A	23	4200A
MFS10□-303□3899A	30	3899A
MFS10□-303□3950A	30	3950A
MFS10□-303□4200A	30	4200A
MFS10□-40.27K□3900A	40.27	3900A
MFS10□-40.27K□3979B	40.27	3979B
MFS10□-403□3950A	40	3950A
MFS10□-473□3950A	47	3950A
MFS10□-473□3990A	47	3990A
MFS10□-473□4150A	47	4150A
MFS10□-49.12K□3979B	49.12	3979B
MFS10□-503□3950A	50	3950A
MFS10□-503□3990A	50	3990A
MFS10□-503□4050A	50	4050A
MFS10□-503□4150A	50	4150A
MFS10□-104□3950A	100	3950A
MFS10□-104□3990A	100	3990A
MFS10□-104□4000A	100	400A
MFS10□-104□4050A	100	4050A
MFS10□-104□4150A	100	4150A
MFS10□-104□4200A	100	4200A
MFS10□-104□4250A	100	4250A
MFS10□-104□4450A	100	4450A
MFS10□-154□4370B	150	4370B
MFS10□-154□4500A	150	4500A
MFS10□-204□4250A	200	4250A
MFS10□-474□4450A	470	4450A
MFS10□-105□4700A	1000	4700A
MFS10□-105□4730A	1000	4730A

注：
·第一方框填传感器封装形式代号及尺寸；第二方框填标称电阻值；第三方框填标称电阻值精度代号。·对于标称电阻值精度为±1％时,B值对应误差为±1％,其余B值误差均为±2％。
·除以上规格,我公司还可根据用户特殊要求供货。
·对于测温范围超过100℃的温度传感器，需特别说明，公司温度传感器最高可以做到250℃。
