		WMZ91 延时启动型PTC热敏电阻

延时启动型PTC热敏电阻器
应用原理
电机在启动时，要克服本身的惯性，同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。当转动正常后，为了节约能源，需要的转矩又要大幅度下降。给电机加一组辅助线圈，只在启动时工作，正常后它就断开。将PTC热敏电阻串联在启动辅助线圈，启动后PTC热敏电阻进入高阻态切断辅助线圈，正好可以达到这种效果.
该产品具有无触点、噪音低、可靠性高、寿命长等特点，不同的特性，结构用以保证不同的整机设计要求。

1.冰箱的压缩机启动用PTC热敏感电阻器
冰箱的压缩机由单相感应电动机驱动。电机启动时，既要克服本身的惯性，又要克服负载——高压制冷剂的反作用力，需要保证较大的启动电流，为此，通常要采用带PTC热敏电阻器的启动电路(原理图见图一)。

2.变频空调启动用PTC热敏电阻器

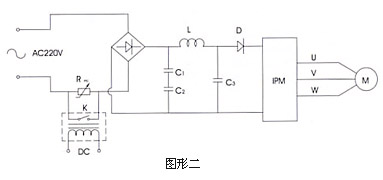

变频空调启动时，电压经PTC元件加到整流滤波电路上，对电容器平稳充电至设定值，功率模块IPM开始工作，将输入的直流电压逆变为三支交流电加到三相交流电机绕组上，使电机正常运转。同时电容器充电至设定值后，经IPM输出一直流电压至继电器吸合开关K，PTC元件被端接，暂停工作(见图二)。
主回路中串接PTC元件的目的在于：避免在通电初期，整流滤波电路直接承受大电流的冲击，造成储能元件受损。即PTC元件在通电初期起一个缓冲与保护的作用。此外，若继电器失效(无法正常吸合)时，PTC元件通电后成为高阻态，可对电路进行保护。

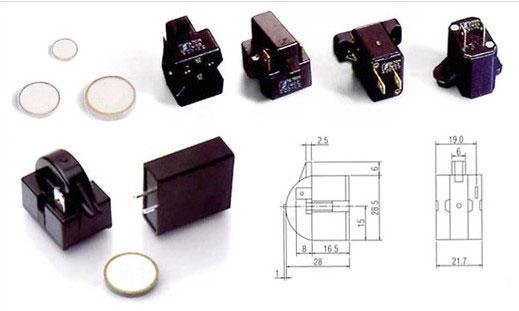

2:外形图片

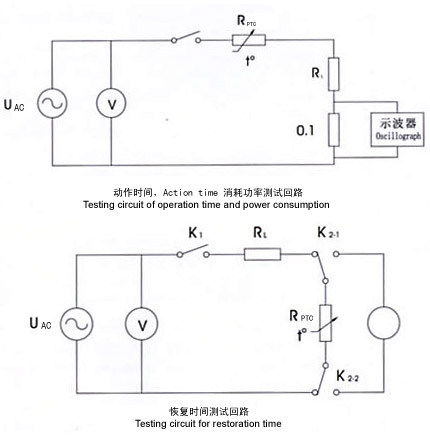

2:测试电路

3.产品标志说明

①产品系列：WMZ9延时启动型PTC热敏电阻
②封装类型：1:裸片 2：壳装
③标称阻值：82R-82Ω　4R7-4.7Ω 151-150Ω
④阻值精度：N-±30％　M-±20％　k-±10％　J-±5％
⑤最大电压：180-180V　240-240V

型号	标称阻值	开关温度	最大电压	最大电流	启动时间	消耗功率	恢复时间	线圈电阻	尺寸
型号	R25(Ω)	Tb(℃)	Vmax(V)	Imax(A)	T0(S)	Pmax(W)	Trmax()	Rref(Ω)	D(mm)	T(mm)
WMZ91-3R3M160	3.3	120±10	160	12	0.3-1.2	3.5	100	10	20.0±1.0	2.5±0.2
WMZ91-3R9M160	3.9		160	12	0.3-1.2	3.5	100	10
WMZ91-4R7M180T2	4.7		180	12	0.3-1.2	3.5	100	10
WMZ91-5R6M180T2	5.6		180	12	0.3-1.2	3.5	100	10
WMZ91-6R8M220	6.8		220	10	0.3-1.2	3.5	100	15
WMZ91-10RM240	10		240	10	0.2-1.0	3.5	90	15
WMZ91-15RM260	15		260	10	0.2-1.0	3.5	90	25
WMZ91-22RM300	22		300	9	0.2-1.0	3	90	25
WMZ91-33RM300	33		300	9	0.2-1.0	3	90	25
WMZ91-47RM300	47		300	9	0.2-1.0	3	90	25
WMZ91-68RM320	68		320	9	0.2-1.0	3	90	25
WMZ91-4R7M170	4.7	120±10	170	12	0.2-1.0	3.5	85	10	17.5±1.0	2.5±0.2
WMZ91-5R6M190	5.6		190	12	0.2-1.0	3.5	85	10
WMZ91-6R8M220	6.8		220	10	0.2-1.0	3.5	85	15
WMZ91-10RM240	10		240	9	0.2-1.0	3.5	85	20
WMZ91-15RM260	15		260	8	0.2-1.0	3.5	85	20
WMZ91-22RM280	22		280	8	0.2-1.0	3.5	85	15
WMZ91-33RM280	33		280	7	0.2-1.0	3	85	20
WMZ91-47RM300	47		300	6	0.2-1.0	3	85	20
WMZ91-68RM300	68		300	5	0.2-1.0	3	85	20
WMZ91-3R3M160	3.3	135±10	160	12	0.3-1.2	3.5	80	10	20.0±1.0	2.5±0.2
WMZ91-3R9M160	3.9		160	12	0.3-1.2	3.5	80	10
WMZ91-4R7M180TG	4.7		180	12	0.3-1.2	3.5	80	10
WMZ91-5R6M180TG	5.6		180	12	0.3-1.2	3.5	80	10
WMZ91-6R8M200TG	6.8		200	10	0.3-1.2	3.5	80	15
WMZ91-10RM230	10		230	9	0.45-1.35	3.2	70	15
WMZ91-15RM250	15		250	8	0.45-1.35	3.2	70	15
WMZ91-22RM300	22		300	7	0.45-1.35	3.2	70	20
WMZ91-33RM360	33		360	6	0.45-1.35	3.2	70	25
WMZ91-47RM400	47		400	5	0.45-1.35	3.2	70	35
WMZ91-68RM430	68		430	4	0.45-1.35	3.2	70	55	17.5±1.0	2.5±0.2
WMZ91-4R7M180	4.7	135±10	180	10	0.3-1.2	3.4	90	15
WMZ91-5R6M180	5.6		180	10	0.3-1.2	3.4	90	15
WMZ91-6R8M200	6.8		200	9	0.3-1.2	3.4	90	15
WMZ91-10RM220	10		220	8	0.3-1.2	3.2	90	20
WMZ91-15RM240	15		240	7	0.2-1.0	3.2	80	20
WMZ91-22RM280	22		280	6	0.2-1.0	3.2	70	25
WMZ91-33RM320	33		320	4	0.2-1.0	3.2	70	45
WMZ91-47RM350	47		350	4	0.2-1.0	3.2	70	45
WMZ91-68RM400	68		400	4	0.2-1.0	3.2	70	45
WMZ91-4R7M160	4.7	135±10	160	10	0.4-1.5	3	90	15	16±1.0	2.5±0.2
WMZ91-5R6M170	5.6		170	10	0.4-1.5	3	90	15
WMZ91-6R8M180	6.8		180	9	0.4-1.5	3	90	15
WMZ91-10RM200	10		200	8	0.4-1.5	3	90	15
WMZ91-15RM230	15		230	7	0.4-1.5	3	80	20
WMZ91-22RM250	22		250	6	0.4-1.5	3	80	20
WMZ91-6R8M160	6.8	135±10	160	8	0.1-0.8	3	80	15	14±1.0	2.5±0.2
WMZ91-10RM180	10		180	7	0.1-0.8	3	80	20
WMZ91-15RM240	15		240	6	0.1-0.8	3	80	25
WMZ91-22RM240	22		240	5	0.1-0.8	3	70	25
WMZ91-33RM250	33		250	4	0.1-0.8	3	70	30
